Канальное кондиционирование в квартире с низкими потолками: инженерные решения для ЖК «Нагатино Ай-Ленд»

Канальное кондиционирование - самое эстетичное решение для квартиры бизнес-класса: внутренние блоки прячутся за потолком, воздух распределяется по комнатам через решётки, а на стенах не висят белые коробки. Но в ЖК «Нагатино Ай-Ленд» высота потолков в зонах с инженерными коммуникациями часто не превышает 2,5 метра, и классическая схема с воздуховодами 200×100 мм «съедает» до 15 см драгоценной высоты. Разбираем, какие технические решения позволяют установить канальную систему без ощутимого снижения потолка, какие нормы действуют в 2025-2026 годах и как не ошибиться при проектировании.

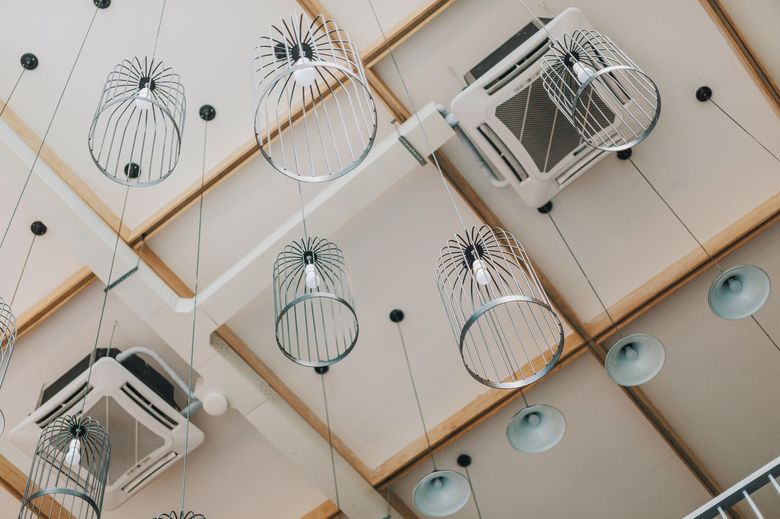

Почему канальный кондиционер - не всегда про «минус 20 см»?

Главный страх владельцев квартир с низкими потолками - что после монтажа канальной системы комната превратится в «бункер». На практике потери высоты зависят от трёх факторов: сечения воздуховодов, толщины утеплителя и способа разводки. В ЖК «Нагатино Ай-Ленд» типовые потолки составляют 2,7-2,8 метра в чистоте, но после устройства стяжки и подвесного потолка в коридорах остаётся 2,45-2,5 метра. Именно в коридорах и проходят основные магистрали воздуховодов, поэтому задача - вписать инженерию в этот ограниченный объём.

Современные канальные кондиционеры (например, серии Daikin, Mitsubishi Electric, Toshiba) имеют внешний статический напор до 120-150 Па, что позволяет использовать воздуховоды уменьшенного сечения и разводить их по квартире с минимальными уклонами. Ключевой параметр - не мощность охлаждения, а именно статическое давление: оно определяет, какой длины и конфигурации может быть сеть воздуховодов.

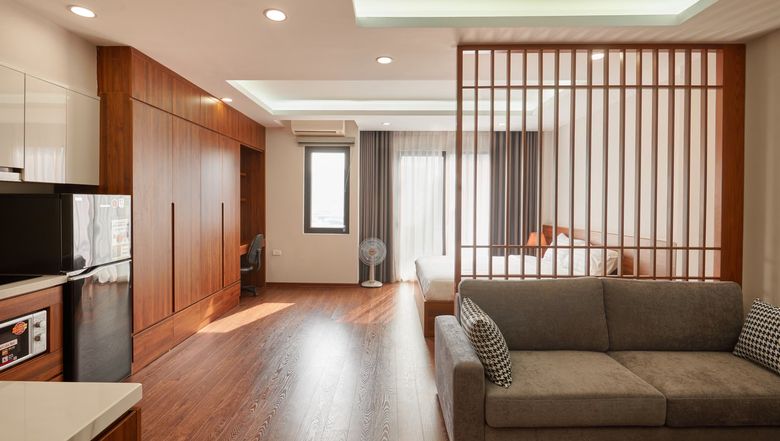

Сколько сантиметров реально «съедает» канальная система при потолке 2,5 м?

При грамотном проектировании - от 7 до 10 см в зоне магистральных воздуховодов и 5-6 см в зонах с плоскими решётками. Если использовать прямоугольные воздуховоды 150×50 мм вместо стандартных 200×100 мм и утеплитель толщиной 25 мм (вместо 50 мм), общая высота подшивного потолка составит около 10 см. Для сравнения: классическая схема с воздуховодами 200×100 мм и утеплителем 50 мм требует минимум 15 см.

Второй резерв - отказ от сплошного подвесного потолка. Вместо него делают локальные короба только над трассами, а остальную площадь оставляют с открытым потолком или используют натяжное полотно с точечным опуском. Такой подход в ЖК «Нагатино Ай-Ленд» позволяет сохранить визуальную высоту в жилых комнатах, где воздуховоды не проходят.

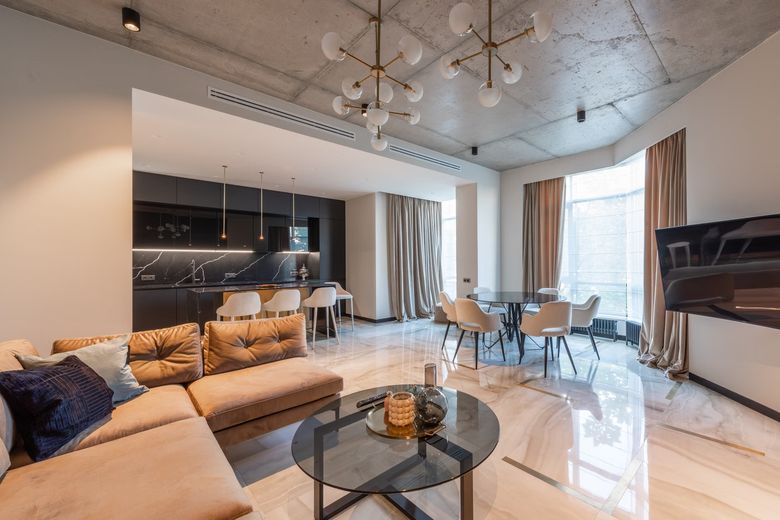

Какие воздуховоды выбрать для низких потолков: сравниваем варианты

Выбор сечения и материала воздуховодов - главное решение, от которого зависит итоговая высота потолка. Для квартир с ограниченной высотой подходят три типа: спирально-навивные круглые, прямоугольные оцинкованные и полугибкие. У каждого свои ограничения по скорости воздуха и уровню шума.

Для ЖК «Нагатино Ай-Ленд» оптимальная комбинация - прямоугольные оцинкованные воздуховоды 150×50 мм на магистралях и полугибкие ответвления к приточным решёткам. Такая схема даёт минимальную высоту короба (7-8 см с утеплителем 20-25 мм) и приемлемый уровень шума при скорости воздуха до 3 м/с.

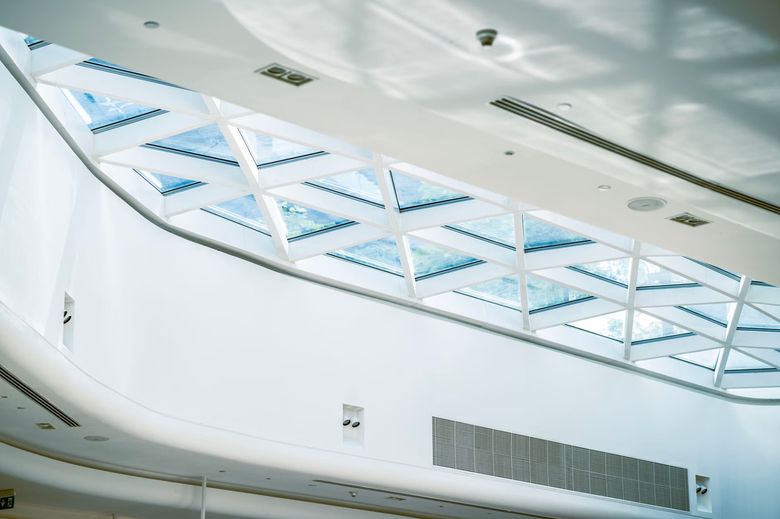

Как спрятать внутренний блок канального кондиционера при потолке 2,5 м?

Внутренний блок канального кондиционера имеет высоту 25-35 см, и его нельзя устанавливать вплотную к плите перекрытия - нужен зазор для обслуживания и дренажа. В квартире с потолком 2,5 м блок размещают в прихожей или гардеробной, где опуск потолка до 2,2-2,3 метра не критичен, а оттуда разводят воздуховоды по комнатам.

Альтернатива - использовать низкопрофильные канальные блоки. Например, у Mitsubishi Electric серия SLT имеет высоту всего 21 см, у Daikin серия FBA - 25 см. В сочетании с воздуховодами 150×50 мм это позволяет сделать опуск всего 10-12 см в зоне блока, что визуально не «давит» даже в коридоре.

Нужно ли утеплять воздуховоды в квартире с низкими потолками?

Да, утепление обязательно, если воздуховод проходит через неотапливаемые зоны или есть риск конденсата на холодных участках. В квартире с низкими потолками важно выбрать утеплитель минимальной толщины: вспененный каучук (K-Flex, Thermaflex) толщиной 20-25 мм вместо стандартных 50 мм. Этого достаточно при температуре воздуха в воздуховоде 12-14 °C и температуре в помещении 24-26 °C.

Если потолок совсем низкий (менее 2,4 м), можно частично отказаться от утепления, проложив воздуховоды в зоне подвесного потолка с естественной вентиляцией зазора. Но в этом случае обязательна установка дренажного поддона под каждым соединением и регулярная проверка на конденсат - риск протечек на натяжной потолок возрастает.

Как проверить проект канального кондиционирования до начала монтажа?

До подписания договора с подрядчиком проверьте три ключевых параметра: статическое давление выбранного внутреннего блока (должно быть не менее 100 Па для разводки по 3-4 комнатам), скорость воздуха в воздуховодах (не более 3,5 м/с на магистралях, иначе будет шум) и высоту опуска потолка в каждой зоне. Запросите аксонометрическую схему разводки с указанием всех сечений и уклонов.

Второй важный пункт - расположение дренажной трассы. Уклон дренажной трубы должен быть не менее 3 мм на метр, и если трасса длинная (более 5 метров), потребуется дренажный насос. В ЖК «Нагатино Ай-Ленд» часто используют конденсатные насосы с датчиком уровня - они позволяют поднять дренаж выше уровня блока и спрятать трубу в штробе или за подвесным потолком. Рекомендуем также обзор: «Камин на последнем этаже в ЖК «Лучи»: юридические требования и технические условия установки».

Дизайнерские приёмы, которые визуально «поднимают» потолок при канальном кондиционировании

Когда инженерия уже спроектирована, задача дизайнера - сделать так, чтобы опуск потолка не воспринимался как недостаток. Первый приём - подсветка по периметру короба: светодиодная лента с рассеивателем создаёт эффект «парящего» потолка и отвлекает внимание от перепада высот. Второй - вертикальные решётки вместо горизонтальных: они визуально вытягивают стену и маскируют короб. Рекомендуем также обзор: «Внешние блоки кондиционеров на фасаде: правила согласования и технические решения для монтажа - на примере ЖК «Татарская 35»».

Третий приём - зеркальные вставки на торцах короба. Зеркало отражает свет и пространство, и опуск перестаёт «давить». В квартирах с потолками 2,5 м этот приём работает особенно хорошо в коридорах и прихожих, где обычно проходят магистральные воздуховоды.

Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design

В проектах, где мы работаем с квартирами в ЖК «Нагатино Ай-Ленд», часто используем комбинированную схему: канальный кондиционер в зоне прихожей и гардеробной, а в жилых комнатах - скрытые фанкойлы или просто приточные решётки от центральной системы. Такой подход позволяет сохранить высоту в спальнях и гостиной, где она критична. При проектировании важно сразу закладывать трассы воздуховодов в план перегородок и потолков, иначе потом придётся жертвовать высотой или делать открытую разводку, - комментирует Максим Бодров, руководитель проектов Heshi Design.

Типичные ошибки при монтаже канального кондиционера в низких потолках

Первая и самая частая ошибка - выбор внутреннего блока с недостаточным статическим давлением. Если блок рассчитан на 60-80 Па, а разводка идёт по всей квартире, на дальних решётках воздух будет еле дуть. Вторая ошибка - слишком узкие воздуховоды: при попытке сэкономить 2-3 см высоты подрядчик ставит воздуховоды 100×40 мм, скорость воздуха в них превышает 5 м/с, и появляется постоянный гул.

Третья ошибка - отсутствие доступа к сервисным люкам. Внутренний блок нужно обслуживать раз в год: чистить фильтры, проверять дренаж, менять лампы УФ-обеззараживания. Если люк не предусмотрен или он слишком маленький, сервисное обслуживание превращается в проблему.

Сколько стоит канальное кондиционирование в квартире с низкими потолками в 2025-2026 годах?

Стоимость комплексного решения для квартиры 80-120 м² в ЖК «Нагатино Ай-Ленд» составляет от 450 000 до 900 000 рублей. В эту сумму входят: внутренний блок канального типа, наружный блок, воздуховоды, утеплитель, решётки, дренажная система, монтаж и пусконаладка. Если требуется установка конденсатного насоса или дополнительные работы по интеграции с системой умного дома, бюджет увеличивается на 50 000-100 000 рублей.

Экономия на воздуховодах или утеплителе нецелесообразна: разница между «дешёвым» и «правильным» проектом составляет 30-50 тысяч рублей, а последствия ошибок (шум, конденсат, слабый поток воздуха) обойдутся дороже при последующей переделке.
