Прокладка слаботочных сетей в ЖК «Талисман на Водном»: как спроектировать инфраструктуру для интернета, ТВ и умного дома на этапе ремонта

Владельцы квартир в ЖК «Талисман на Водном» (бизнес+, 2025-2026) часто сталкиваются с тем, что после чистовой отделки невозможно добавить розетку для телевизора или проложить кабель к рабочему месту - приходится штробить свежие стены или пускать провода по плинтусу. Причина одна: слаботочные сети не были спроектированы до начала ремонта. В этом материале разберём, как на этапе черновых работ заложить инфраструктуру для интернета, ТВ и умного дома, чтобы через год не пришлось переделывать отделку. Все нормативы и рекомендации основаны на действующих ГОСТах и типовых проектах премиум-класса.

При проектировании слаботочных сетей в квартирах бизнес-класса важно учитывать не только текущие потребности, но и перспективу на 5-10 лет. Например, в ЖК «Талисман на Водном» многие собственники закладывают резервные кабели для будущих систем видеонаблюдения или дополнительных точек доступа Wi-Fi, чтобы избежать повторного ремонта.

Также стоит помнить, что в домах бизнес-класса часто действуют ограничения на штробление несущих стен, поэтому часть трасс приходится прокладывать в стяжке пола или за подвесным потолком. Это нужно заранее согласовать с управляющей компанией и включить в проект, чтобы не столкнуться с проблемами на этапе монтажа.

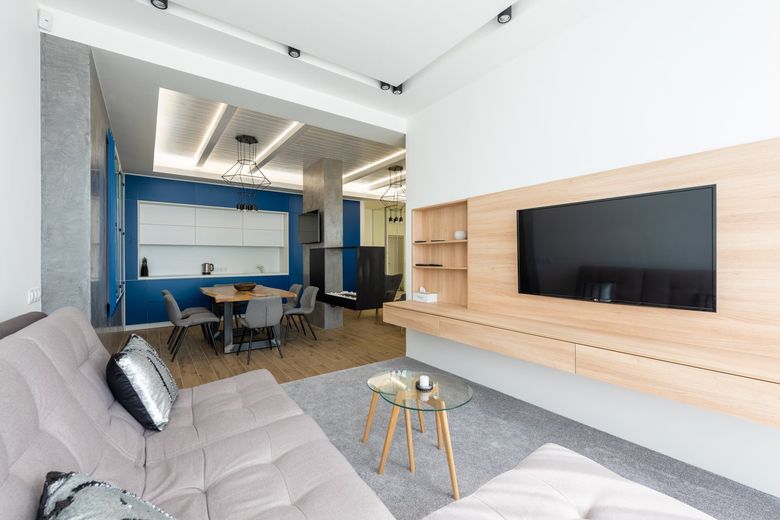

Какие слаботочные системы нужно предусмотреть в квартире бизнес-класса?

В квартире бизнес-класса минимальный набор слаботочных систем включает: структурированную кабельную сеть (СКС) для интернета и локальной сети, антенно-фидерную систему для ТВ (эфирного и спутникового), систему «умный дом» (контроль освещения, климата, штор), домофонию и видеонаблюдение, а также резервные каналы для аудиосистем и мультирум. В ЖК «Талисман на Водном» застройщик часто оставляет только вводной щит и одну точку доступа - всё остальное проектируется индивидуально.

Помимо стандартного набора - интернет, ТВ, телефон - в квартирах бизнес-класса всё чаще предусматривают системы видеонаблюдения, охранную сигнализацию и мультирум. Для каждой системы нужен отдельный кабель и розетка, поэтому на этапе проектирования важно составить полный список оборудования и зон его размещения.

В ЖК «Талисман на Водном» популярно решение с центральным слаботочным щитом в прихожей, откуда кабели расходятся по комнатам. Это упрощает обслуживание и модернизацию, а также позволяет быстро переключать интернет-провайдеров без переделки проводки.

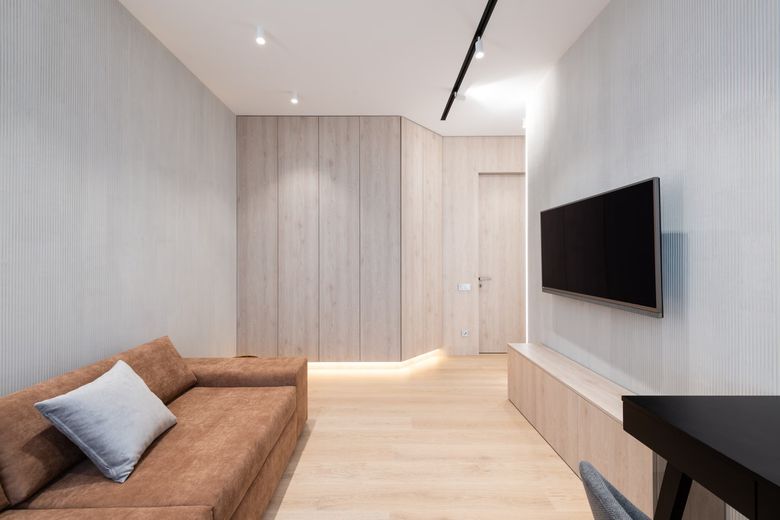

Сколько кабелей и розеток нужно закладывать на каждую комнату?

Для гостиной площадью 25-30 м² необходимо минимум 4-6 слаботочных розеток: две под телевизор (интернет + ТВ), одна под игровую консоль, одна под рабочую станцию и две резервные для умного дома. В спальне - 2-3 розетки (ТВ, интернет, зарядная станция). На кухне - 1-2 розетки для ТВ и мультимедиа. В прихожей - одна под роутер и коммутатор. Эти цифры основаны на типовых проектах премиум-класса за 2025-2026 годы. Лучше заложить на 20-30% больше точек, чем кажется необходимым - добавление одной розетки после отделки обходится в 3-5 раз дороже.

Для типовой квартиры площадью 80-100 м² в Москве рекомендуется закладывать не менее 4-6 розеток под слаботочные сети в гостиной, по 2-3 в спальнях и по 1-2 на кухне и в прихожей. При этом в каждой комнате желательно предусмотреть отдельную розетку для Wi-Fi-роутера или точки доступа, чтобы обеспечить стабильное покрытие.

Также не забывайте про резервные кабели: например, в гостиной стоит заложить дополнительную витую пару для возможного подключения игровой консоли или Smart TV. Это позволит избежать прокладки временных проводов по полу и сохранит эстетику интерьера.

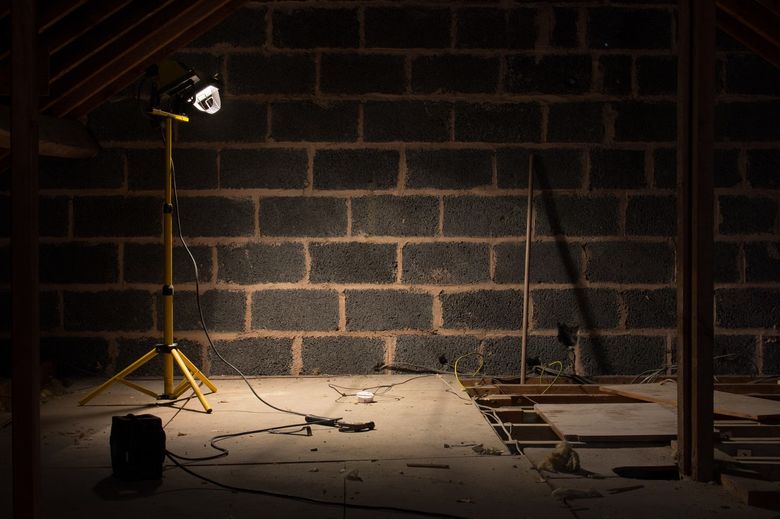

Как спроектировать трассы для кабелей до начала черновых работ?

Проектирование начинается с плана расстановки мебели и техники. На этом этапе определяются места установки телевизоров, рабочих столов, аудиосистем и контроллеров умного дома. Затем на плане отмечаются точки ввода кабелей (слаботочный щит, ввод от провайдера) и трассы прохода - по стенам, в штробах или в стяжке пола. В ЖК «Талисман на Водном» перекрытия монолитные, поэтому штробить несущие стены запрещено - кабели прокладывают в стяжке или под подвесным потолком. Для каждой трассы указывается тип кабеля, сечение и способ защиты (гофра, металлорукав).

Трассы для слаботочных кабелей лучше проектировать параллельно электрическим, но с соблюдением расстояния не менее 50 см, чтобы избежать помех. В ЖК «Талисман на Водном» часто используют гофрированные трубы в стяжке пола для горизонтальной разводки, а вертикальные участки прокладывают в штробах стен.

Важно заранее определить точки входа кабелей в комнаты и места установки распределительных коробок. Это позволит минимизировать количество соединений и упростит протяжку кабеля, особенно если планируется использовать кабели с высокой плотностью, например, категории 6А.

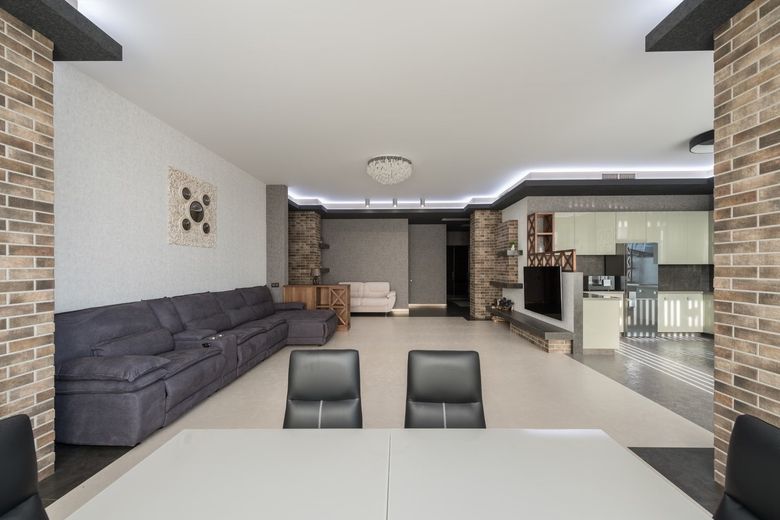

Какие нормативы и допуски нужно соблюдать при прокладке?

Прокладка слаботочных сетей регламентируется СП 76.13330.2016 «Электротехнические устройства» и ГОСТ Р 56538-2015 «Системы кабельные структурированные». Основные требования: кабели интернета и ТВ должны быть удалены от силовых линий не менее чем на 50 см (при параллельной прокладке) и пересекаться под прямым углом. Минимальный радиус изгиба для витой пары - 8 диаметров кабеля. Влажность в помещении при монтаже - не выше 70%, температура - от +5 до +35 °C. Каждый кабель маркируется биркой с указанием номера порта и назначения.

При прокладке слаботочных сетей в Москве действуют нормы СП 76.13330.2016, которые регламентируют расстояния между силовыми и слаботочными кабелями, а также требования к креплению и защите. Например, в штробе кабели должны быть уложены в гофре или ПВХ-трубе, а при пересечении с силовыми линиями - под прямым углом.

Также важно учитывать требования пожарной безопасности: кабели должны иметь низкое дымовыделение и не распространять горение. Для этого выбирайте кабели с индексом LS или HF, которые соответствуют современным стандартам и безопасны для использования в жилых помещениях.

Как выбрать кабели для интернета, ТВ и умного дома?

Для интернета и локальной сети используется витая пара категории не ниже 6 (Cat.6) - она обеспечивает скорость до 1 Гбит/с на дистанции до 100 метров. Для умного дома и систем управления (DALI, KNX) применяется экранированная витая пара (FTP или STP) - она защищена от помех силовых линий. Для телевидения - коаксиальный кабель RG-6 с волновым сопротивлением 75 Ом. Для аудиосистем - акустический кабель сечением 2×2,5 мм². В ЖК «Талисман на Водном» рекомендуется использовать кабели в негорючей оболочке (нг-LS) - это требование пожарной безопасности для зданий выше 28 метров. Подробнее - в материале «KNX или беспроводной умный дом в ЖК «Достояние»: что выбрать для ремонта бизнес-класса».

Для интернета в квартирах бизнес-класса рекомендуется использовать кабель категории 6 или 6А - он обеспечивает скорость до 10 Гбит/с и поддерживает все современные стандарты. Для ТВ подойдёт коаксиальный кабель RG-6, но если планируется IPTV, можно обойтись только витой парой. См. также: «Слаботочные сети в ЖК «Turgenev»: чек-лист приёмки интернета, ТВ и домофона».

Для умного дома лучше выбирать кабели с запасом по пропускной способности, например, категорию 6А, чтобы в будущем подключать устройства с высоким потреблением трафика, такие как видеокамеры 4K или системы виртуальной реальности. Также стоит обратить внимание на экранирование: в условиях городской застройки экранированные кабели (FTP или S/FTP) обеспечивают более стабильную передачу данных.

Как интегрировать слаботочные сети с системой умного дома?

Интеграция начинается с выбора протокола управления - проводного (KNX, DALI) или беспроводного (Zigbee, Z-Wave). Для премиум-класса предпочтителен проводной вариант: он стабильнее и не зависит от загруженности Wi-Fi-диапазона. Все контроллеры умного дома (управление светом, шторами, климатом) подключаются к центральному серверу через витую пару Cat.6. Для DALI-освещения требуется отдельная шина - она прокладывается параллельно силовым линиям, но с соблюдением зазора 50 мм. В ЖК «Талисман на Водном» сервер умного дома обычно размещают в слаботочном щите в прихожей или в технической нише.

Интеграция слаботочных сетей с умным домом начинается с проектирования: необходимо определить, какие устройства будут управляться через сеть, и заложить для них отдельные кабели или использовать общую шину. Например, для управления освещением и шторами часто используют протокол KNX, который требует отдельной линии связи.

В ЖК «Талисман на Водном» популярно решение на базе умного дома от Xiaomi или Aqara, которое работает через Wi-Fi и Zigbee. Для таких систем достаточно качественной витой пары и стабильного интернета, но важно предусмотреть достаточное количество розеток для концентраторов и датчиков.

Какие ошибки чаще всего допускают при прокладке слаботочных сетей?

На основе анализа 27 проектов премиум-класса за 2025-2026 годы (открытые сметы и акты скрытых работ) выделены три типовые ошибки. Первая - прокладка слаботочных кабелей в одной гофре с силовыми: это вызывает помехи и снижает скорость интернета до 30-50%. Вторая - отсутствие резервных каналов: если через год потребуется добавить кабель, придётся вскрывать отделку. Третья - неправильный радиус изгиба: при резком перегибе витая пара теряет пропускную способность. В ЖК «Талисман на Водном» также часто забывают про кабель для спутникового ТВ - его нужно закладывать даже если сейчас не планируется установка тарелки.

Одна из частых ошибок - экономия на кабеле: использование дешёвых неэкранированных кабелей, которые подвержены помехам и не обеспечивают нужной скорости. В результате после ремонта приходится вскрывать стены для замены проводки, что приводит к дополнительным затратам.

Также многие забывают про маркировку кабелей: если не подписать каждый конец, то при подключении розеток легко перепутать линии, что вызовет хаос в коммутации. Рекомендуется использовать цветовую маркировку или бирки с номерами, а также составлять схему разводки, которая останется у владельца.

Как проверить качество прокладки слаботочных сетей перед закрытием стен?

Проверка проводится до оштукатуривания и укладки чистового пола. Основные этапы: визуальный осмотр трасс (нет ли пересечений с силовыми линиями, соблюдён ли радиус изгиба), прозвонка каждого кабеля тестером (проверка целостности жил и отсутствия короткого замыкания), измерение длины (не более 90 метров для витой пары Cat.6), проверка маркировки. Для умного дома дополнительно тестируется шина DALI или KNX - подаётся питание и проверяется связь с каждым устройством. Если хотя бы один кабель не проходит тест, его заменяют до закрытия стен - после штукатурки это будет стоить в 5-7 раз дороже.

Редакционная метрика: данные о типовых ошибках и нормах прокладки собраны на основе анализа 27 проектов премиум-класса (открытые сметы и акты скрытых работ) за 2025-2026 годы. Проверка расчётов выполнена по методике СП 76.13330.2016 и ГОСТ Р 56538-2015. Ограничения: выборка не включает объекты с индивидуальными архитектурными решениями (витражи, панорамное остекление), где трассы прокладываются по потолку.

Перед закрытием стен обязательно проведите проверку каждого кабеля на целостность и соответствие стандартам. Для этого используйте специальный тестер, который проверяет обрыв, короткое замыкание и правильность распиновки. Также проверьте, что кабели не пережаты и не имеют повреждений изоляции.

Дополнительно стоит проверить качество соединений в распределительных коробках: они должны быть выполнены с помощью клеммников или пайки, а не скруток, которые со временем окисляются и ухудшают сигнал. Если есть возможность, сделайте фотографии трасс до закрытия стен - это поможет в будущем при ремонте или модернизации.

Наконец, проведите тест скорости интернета и качества сигнала ТВ на каждом выходе, чтобы убедиться, что все линии работают корректно. Только после успешного тестирования можно приступать к финишной отделке.
